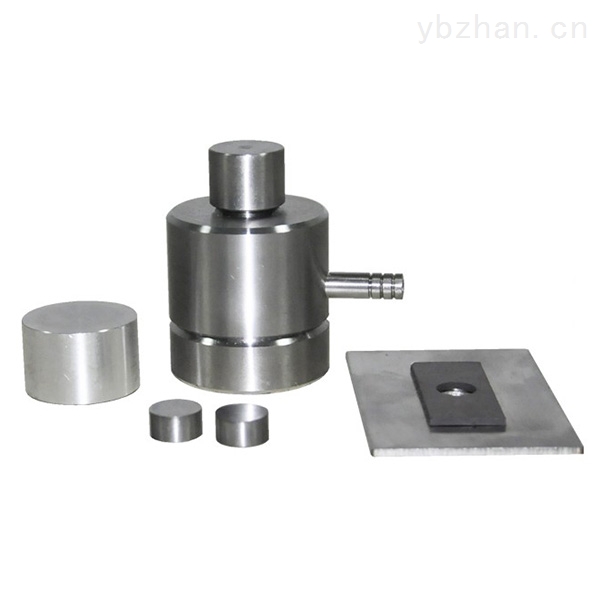

紅外壓片機及配套紅外模具

紅外壓片機簡介

一、主要技術參數/Main Technical Parameters ：

型號	SZT-15T
壓力范圍	0-15T ?(0-26.5Mpa)
油缸直徑	φ85mm
油缸升程	30mm
工作空間	94×94×150mm
外形尺寸	330×240×540mm
重量	45Kg

?

二、結構部件名稱/Structure ：

1、手輪/hand wheel ???????????????2、固定螺母/nut ?

3、絲杠/screw ????????????????????4、工作臺/worktable

5、油缸/big oil cylinder ?????????6、支柱/column ?

7、泄壓閥/oil-draining ???????????8、底座/pedestal

9、壓力表/pressure guage ?????????10、注油孔/oil-injecting screw

11、吸油閥/oil-suction valve ?????12、進油閥/oil-suction valve ?

13、加壓手把/manual handle ???????14、柱塞/piston

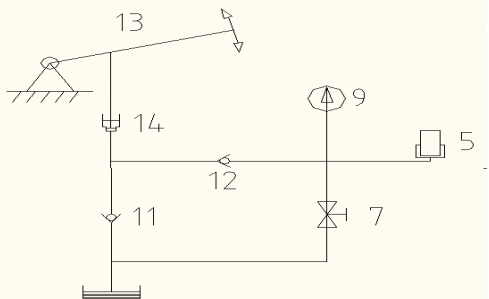

三、油路原理 ：

四、操作簡介：

將模具放置工作臺面4中心部位，旋下絲杠3與模具壓緊，旋緊泄壓閥7，擺動加壓手把13（擺動角度越大，升壓速度越快）使油缸5上升，當樣品壓實后，壓力表9指針穩步上升，上升至需要壓力后停止加壓，保壓后，旋松泄壓閥7使油缸回落原始位置，壓力表指針歸零，模具退模即可。

?

五、注意事項：

1.使用時不要超過壓力允許范圍，以免發生危險，盡量小于規定最高壓力下使用，延長機器使用壽命。

2.當加壓時手感有力，但壓力表無顯示，立即停止加壓，檢查壓力表是否故障，以免超壓發生危險。

3.泄壓時泄壓手輪勿旋松過多以免旋出手輪，里面密封鋼珠掉落，影響機器正常使用。

4.加壓時或退模時，油缸升程不要超過規定的行程30mm，以免部件損壞，如需高行程，可連續使油缸回落后旋下絲杠3繼續使用，累計達到需要行程。

5.每次操作后，要使油缸回落至原始位置后，再進行下次操作，以免行程累計增加，造成行程超出范圍情況。

6.壓力表顯示數值不是實際壓力數值，請根據壓力換算公式計算后設定。

7.使用前檢查固定螺母2是否有松動現象，如松動必須緊固后再使用。

8.壓片機使用46#液壓油。

9.保持機器清潔，以防樣品粉末及灰塵進入油路發生故障。

?

六、簡單故障排除方法：

?

以上排除方法可電話咨詢18526603943

?

七、系統壓力換算：

機器總壓力（噸）＝壓力表顯示數值（MPa）×油缸半徑的平方×3.14

?

（模具）樣品實際壓強換算：

樣品實際壓強＝壓力表顯示數值（MPa）×油缸半徑的平方÷樣品半徑的平方
