SZT-60T手動粉末壓片機

一、主要技術參數/Main Technical Parameters ：

?

壓力范圍	0-60T? (0-39Mpa)
油缸直徑	φ140mm
油缸升程	40mm
工作空間	190×120×230mm
外形尺寸	380×280×650mm
重量	110Kg

?

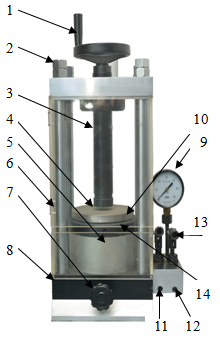

二、結構部件名稱/Structure ：

?

?

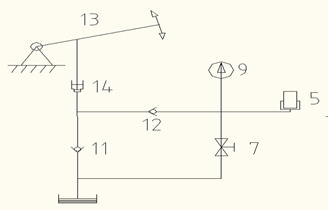

三、油路原理 ：

?

四、操作簡介：

?

將模具放置工作臺面4中心部位，旋下絲杠3與模具壓緊，旋緊泄壓閥7，擺動壓力手把13（擺動角度越大，升壓速度越快）使油缸5上升，當樣品壓實后，壓力表9指針穩步上升，上升至需要壓力后停止壓力，保壓后，旋松泄壓閥7使油缸回落原始位置，壓力表指針歸零，模具退模即可。

?

五、注意事項：

?

1、使用時不要超過壓力允許范圍，以免發生危險，盡量小于規定最高壓力下使用，延長機器使用壽命。

2、當壓力時手感有力，但壓力表無顯示，立即停止壓力，檢查壓力表是否故障，以免超壓發生危險。

3、泄壓時泄壓手輪勿旋松過多以免旋出手輪，里面密封鋼珠掉落，影響機器正常使用。

4、加壓時或退模時，油缸升程不要超過規定的行程30mm，以免部件損壞，如需高行程，可連續使油缸回落后旋下絲杠3繼續使用，累計達到需要行程。

5、每次操作后，要使油缸回落至原始位置后，再進行下次操作，以免行程累計增加，造成行程超出范圍情況。

6、壓力表顯示數值不是實際壓力數值，請根據壓力換算公式計算后設定。

7、使用前檢查固定螺母2是否有松動現象，如松動必須緊固后再使用。

8、壓片機使用46#液壓油。

9、保持機器清潔，以防樣品粉末及灰塵進入油路發生故障。

?

六、簡單故障排除方法：

?

以上排除方法可電話咨詢

?

七、系統壓力換算：

機器總壓力（噸）＝壓力表顯示數值（MPa）×油缸半徑的平方×3.14

?

（模具）樣品實際壓強換算：

樣品實際壓強＝壓力表顯示數值（MPa）×油缸半徑的平方÷樣品半徑的平方
